W automatyce przemysłowej i sterowaniu procesami awarie systemów mogą mieć katastrofalne skutki, przez co integralność systemów bezpieczeństwa ma ogromne znaczenie.Systemy kontroli bezpieczeństwastanowią szczyt wysokiego bezpieczeństwa, niezawodności i możliwości adaptacji. Systemy te są indywidualnie opracowywane do najbardziej wymagających zadań związanych z bezpieczeństwem i starannie projektowane od podstaw, aby chronić Twój majątek, personel i środowisko. TheUWNTEKSeria UW oferuje dwa poziomy certyfikowanych parametrów bezpieczeństwa, które odpowiadają konkretnemu poziomowi ryzyka w danej aplikacji.
A system kontroli bezpieczeństwato dedykowany, odporny na awarie system przeznaczony do monitorowania procesu lub maszyny i automatycznego wprowadzania jej w bezpieczny stan w przypadku wykrycia potencjalnie niebezpiecznej sytuacji. W przeciwieństwie do standardowych systemów sterowania, systemy bezpieczeństwa wykorzystują nadmiarowe i różnorodne komponenty, rygorystyczne metodologie projektowania oraz certyfikację zgodnie z międzynarodowymi normami, takimi jak IEC 61508 i IEC 61511, aby zapewnić ciągłość działania nawet w przypadku awarii.
UWNTEKsystem kontroli bezpieczeństwazostał zaprojektowany tak, aby zmaksymalizować czas pracy i odporność na awarie. Solidna konstrukcja zapewnia ciągłą pracę nawet w przypadku awarii podzespołów. System składa się z trzech głównych warstw:
Stacja kontroli bezpieczeństwa: mózg operacji, mieszczący wszystkie krytyczne moduły przetwarzania i wejścia/wyjścia.
Komputer do programowania i monitorowania: inżynieria i interfejs człowiek-maszyna (HMI) do konfiguracji, sterowania i wizualizacji.
Sprzęt sieciowy: Sieć przemysłowa o wysokim poziomie bezpieczeństwa zapewniająca niezawodną i bezpieczną komunikację.
Stacja kontroli bezpieczeństwa jest samodzielną jednostką zawierającą:

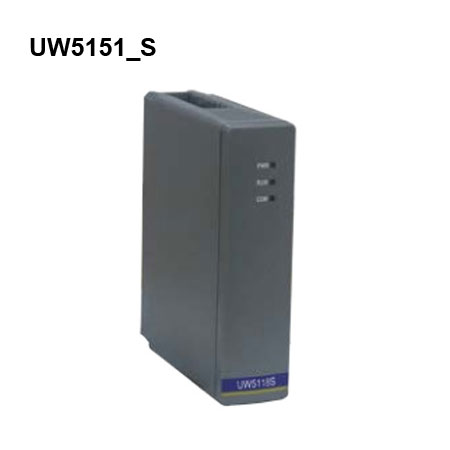

Moduł kontroli bezpieczeństwa (z redundantnym procesorem)
Moduł wejścia analogowego bezpieczeństwa (AI).
Moduł cyfrowych wejść bezpieczeństwa (DI).
Moduł cyfrowych wyjść bezpieczeństwa (DO).
Moduł przełącznika sieciowego
Moduł zasilacza (zwykle redundantny)
Pasujące listwy zaciskowe
Ta modułowa konstrukcja wykorzystuje redundancję modułów sprzętowych, odporność na awarie i moduły bezpieczeństwa o wysokiej dostępności, aby zapewnić, że pojedynczy punkt awarii nie wpłynie negatywnie na funkcjonalność bezpieczeństwa całego systemu.
Wysoka niezawodność i dostępność: Dzięki nadmiarowości sprzętu i odporności na awarie,system kontroli bezpieczeństwaminimalizuje prawdopodobieństwo awarii na żądanie i zapewnia ciągłą pracę.
Certyfikat integralności bezpieczeństwa: Oba systemy zostały niezależnie certyfikowane zgodnie z odpowiednimi poziomami SIL, zapewniając weryfikację bezpieczeństwa przez stronę trzecią.
Wysoce elastyczne możliwości adaptacji: skalowalna architektura systemu i duża pojemność we/wy systemu umożliwiają wdrażanie w wielu gałęziach przemysłu, od dyskretnej produkcji po złożone zakłady procesowe.
Wewnętrzne bezpieczeństwo i proaktywna obrona: w centrum uwagi znajduje się cyberbezpieczeństwo, a platforma oprogramowania aktywnie chroni przed złośliwymi zagrożeniami, które mogłyby zagrozić funkcjom bezpieczeństwa.
Wielodomenowy model obiektowy inżynierii: technologia ta upraszcza procesy inżynieryjne i konfiguracyjne, skraca czas programowania i zmniejsza ryzyko błędu ludzkiego.
| Parametr | System kontroli bezpieczeństwa UW500s | System kontroli bezpieczeństwa UW510s |
| Zgodność z normą IEC 61508 | Możliwości systemu SC2, sprzęt SIL2 | Możliwości systemu SC3, sprzęt SIL3 |
| Certyfikat bezpieczeństwa | Certyfikowany dla SIL2 | Certyfikowany dla SIL3 |
| Tryb zapotrzebowania IEC 61511 | Nadaje się do trybu niskiego i wysokiego zapotrzebowania | Nadaje się do trybu niskiego i wysokiego zapotrzebowania |
| Aplikacje docelowe | Procesy, w których wymagana redukcja ryzyka mieści się w ramach możliwości SIL2. | Procesy wymagające najwyższego poziomu redukcji ryzyka (SIL3), np. w infrastrukturze naftowo-gazowej, chemicznej i krytycznej. |
