Aplikacja

  • Rozproszony system sterowania

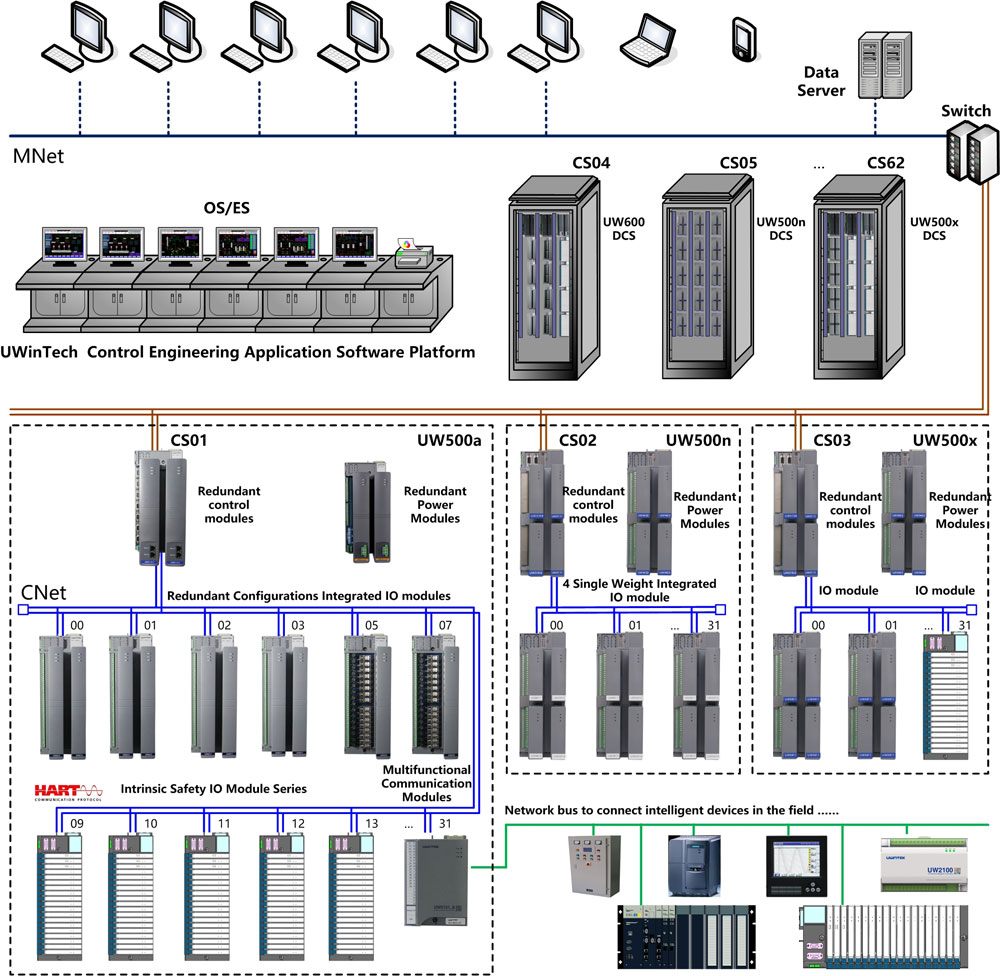

    Wysokiej jakości rozproszony system sterowania UWNTEK UW500a wykorzystuje technologie takie jak redundancja sprzętu sterującego i odporność na awarie, monitorowanie online degradacji wydajności oraz wysoce adaptowalne inteligentne moduły dla swoich urządzeń sprzętowych. Platforma oprogramowania wykorzystuje wielodomenowe modele obiektów inżynierskich, rozproszone w klastrach bazy danych czasu rzeczywistego i wielojęzyczne zintegrowane środowiska programistyczne. Technologie kontroli bezpieczeństwa i zapobiegania bezpieczeństwu; jest to nowa generacja wysokiej klasy głównego systemu sterowania charakteryzującego się wysoką niezawodnością, wysokim bezpieczeństwem, dużymi możliwościami adaptacji, wielkoskalowymi charakterystykami, wysoką jakością i stabilnością. Skala stacji sterującej: AIO: 1024, DIO: 2048; skala systemu: AIO: 63488, DIO: 126976.


    Właściwości techniczne

    Pełna redundancja sprzętu i odporność na awarie, brak pojedynczego punktu awarii; Głosowanie w ramach pojedynczej i wielokrotnej redundancji sprzętowej, czas przełączania wynosi 5-50 ms;

    Wysoce adaptowalny inteligentny moduł, z kilkoma typami i wieloma funkcjami, oprogramowanie wybiera typ sygnału, korektę online i automatycznie kompensuje dryf temperatury i czasu;

    Iskrobezpieczna seria modułów IO magistrali pozwala zaoszczędzić bariery zabezpieczające, bariery izolacyjne, przestrzeń instalacyjną i nakład pracy związany z konserwacją okablowania;

    Pełna diagnostyka i ochrona przed błędami, obsługuje diagnostykę linii zewnętrznej, obsługuje przetężenie, przepięcie, połączenie odwrotne, nieprawidłowe połączenie i inne zabezpieczenia przed awariami;

    Wielodomenowy model obiektowy inżynierii, mechanizm rekonstrukcji i ponownego wykorzystania biblioteki algorytmów branżowych, automatyczne generowanie programów sterujących, poprawa wydajności programowania o 80%;

    Wielojęzyczny kompilator optymalizujący, wspólne programowanie wielu użytkowników, programowanie online, debugowanie symulacji i zdalne aktualizacje zmniejszają koszty konserwacji;

    Rozproszona globalna baza danych czasu rzeczywistego, skala danych domeny wynosząca 300 000 punktów, pula sterowników, dane systemowe i dane zewnętrzne są bezpośrednio odwoływane;

    Klastrowa rozproszona baza danych czasu rzeczywistego, skala danych klastra 2-10 milionów punktów, pojemność danych: 100TB-10PB;

    Moduł kontroli bezpieczeństwa sieci obsługuje kontrolę bezpieczeństwa i zapobieganie bezpieczeństwu, umożliwiając zaufaną komunikację, wykrywanie anomalii, przechwytywanie manipulacji itp.


    Rozproszony system sterowania UW500n (UWinPAS500) opiera się na w pełni inteligentnej, w pełni cyfrowej i w pełni sieciowej konstrukcji; realizuje hybrydowe zintegrowane sterowanie procesem, sterowanie logiczne, sterowanie sekwencyjne i sterowanie sprzętem; wspiera zaawansowane strategie kontroli i optymalizacji procesów; jest to wysoce niezawodny, wysoki poziom bezpieczeństwa, wysoka zdolność adaptacji, charakterystyka na dużą skalę, wysokiej jakości i stabilny główny system sterowania nowej generacji. Waga stacji sterującej: AIO: 512, DIO: 1024; skala systemu: AIO: 10752, DIO: 21504.


    Właściwości techniczne

    Pełna redundancja sprzętu i odporność na awarie, brak pojedynczego punktu awarii; mechanizm głosowania z pojedynczą i podwójną redundancją sprzętową, czas przełączania 50ms;

    Inteligentny moduł, kilka typów i wiele funkcji, oprogramowanie wybiera typ sygnału, redukuje części zamienne, korektę online, automatyczną kompensację;

    Obsługuje izolację punkt-punkt, izolację punkt-punkt, dystrybucję zasilania punkt-punkt oraz wymianę online modułów we/wy punkt-punkt, dostosowując się do pól o wysokim poziomie bezpieczeństwa;

    Obsługuje autodiagnostykę, samoodzyskiwanie, izolację usterek i naprawę online kanałów/modułów/modułów/sieci w celu łatwej konserwacji;

    Otwarta konstrukcja modułowa eliminuje klatkę, płytę dolną, tablicę zaciskową itp., a dwustronna instalacja oszczędza kable przesyłowe i szafki;

    Rozproszona globalna baza danych czasu rzeczywistego, skala danych 100 000 punktów, wydajny algorytm kompresji, globalne bezpośrednie odniesienie do danych;

    Standard IEC61131-3, FBD, LD, SFC, ST, IL wielojęzyczne mieszane środowisko programistyczne, programowanie online, debugowanie symulacji;

    Funkcja stempla jakości danych w czasie rzeczywistym zapewnia niezawodność i wiarygodność danych w czasie rzeczywistym;

    Tryb C/S lub B/S, dostęp do Internetu, komputer PC, iPad, iPhone, Android i inne inteligentne terminale mogą przeglądać bezpośrednio.


    Zobacz więcej +
    Rozproszony system sterowania
  • Elektroniczny system kontroli okablowania

    Elektroniczny system kontroli okablowania z Chin UWNTEK to technologia wykorzystująca „obwody elektroniczne lub sieci magistralowe” w celu wyeliminowania lub zastąpienia fizycznego okablowania, to znaczy wyeliminowania fizycznego okablowania sygnałów przyrządów polowych ze skrzynki przyłączeniowej do pośredniej szafy okablowania, a następnie do karty we/wy oraz w elektroniczne wielofunkcyjne i programowalne terminale umożliwiają jedną konwersję w celu zmniejszenia liczby niezbędnych połączeń kablowych. Technologia okablowania elektronicznego jest główną innowacją technologiczną w tradycyjnych systemach sterowania. Jest innowacyjny i praktyczny oraz przynosi klientom dobre korzyści ekonomiczne.

    Właściwości techniczne

    • Zdefiniowane programowo typy sygnałów we/wy

    Obsługuje wiele typów sygnałów, takich jak AI/AO/DI(SOE)/DO/RTD/TC/PI/NAMUR, nie ma potrzeby rozpakowywania oprogramowania w celu konfiguracji online

    • Konstrukcja w pełni redundantna i odporna na awarie

    Moduły przetwarzania we/wy, moduły we/wy, moduły komunikacyjne i zasilające są w pełni redundantne

    • Możliwość wymiany jednego kanału podczas pracy

    Moduł jest całkowicie izolowany, obsługuje jednopunktową wymianę podczas pracy i można go szybko wymienić i zainstalować.

    • Zintegrowana funkcja bariery bezpieczeństwa

    Moduły I/O można podłączyć bezpośrednio do urządzeń iskrobezpiecznych w strefach 0/1/2

    • Elastyczny przydział komponentów we/wy

    Można go przypisać do innych sterowników bez konieczności zmiany okablowania we/wy

    • Pełne możliwości diagnostyczne

    Można przeprowadzić nie tylko diagnostykę wewnętrzną modułu, ale także diagnostykę obwodu;

    • Obsługa komunikacji HART 7

    • Zgodny z certyfikatem TÜV SIL3 w zakresie bezpieczeństwa funkcjonalnego

    • Uzyskaj zintegrowany certyfikat przeciwwybuchowości

    Zobacz więcej +
    Elektroniczny system kontroli okablowania
  • System kontroli bezpieczeństwa

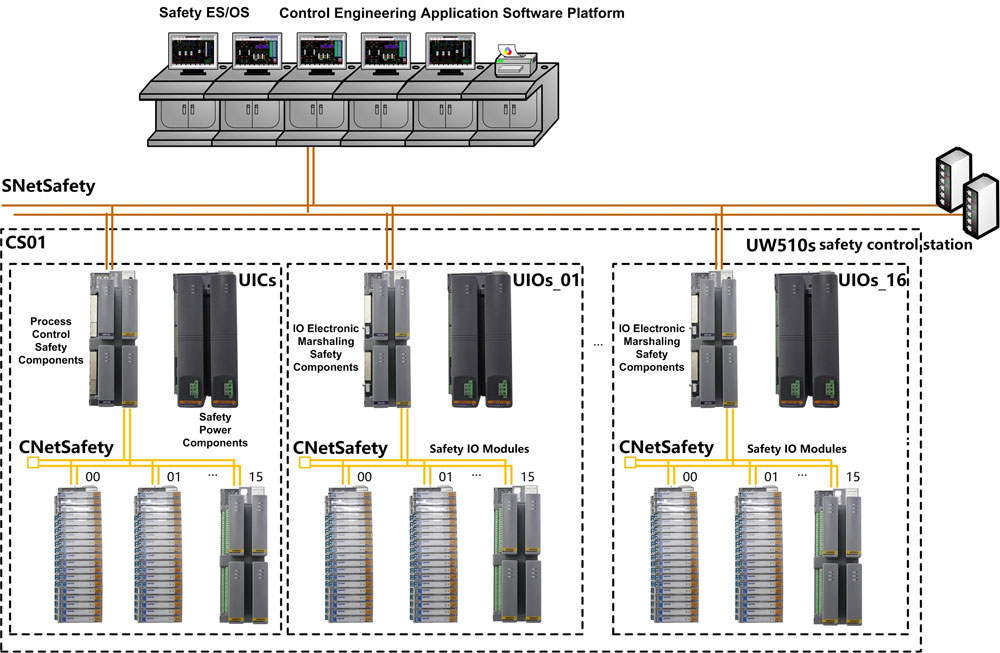

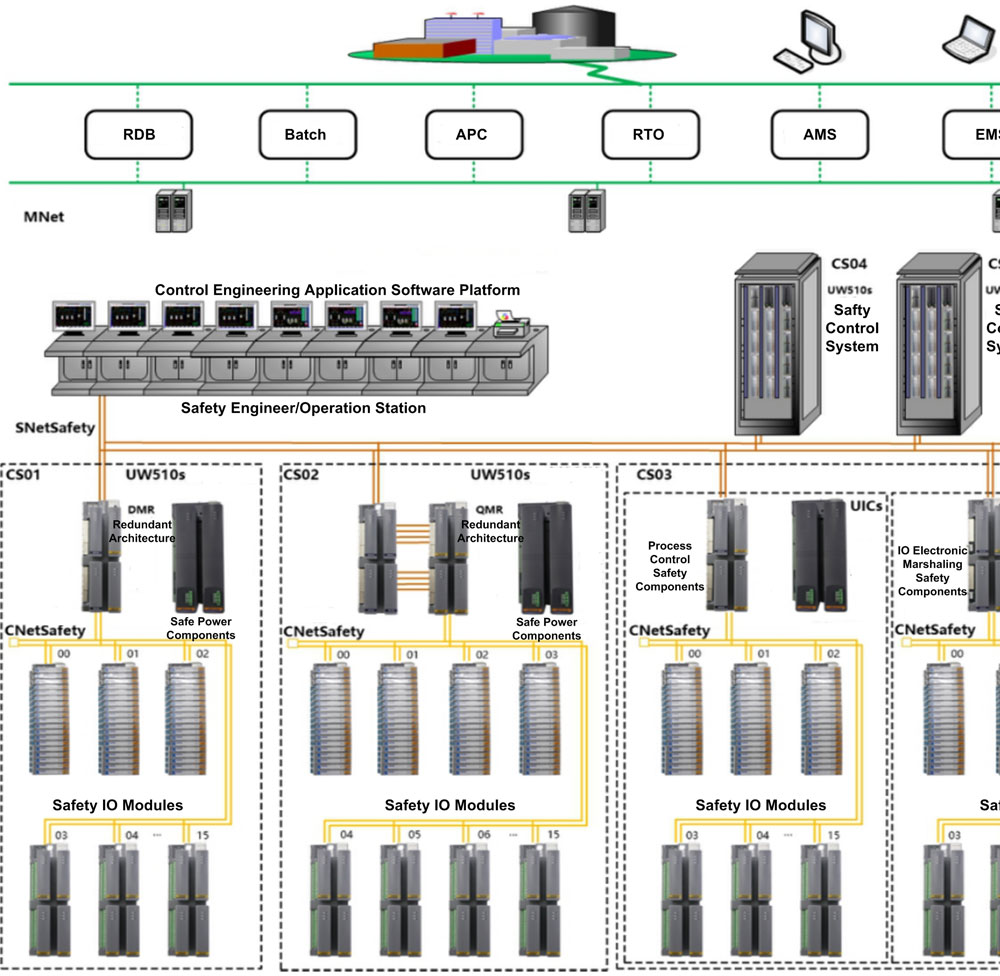

    System kontroli bezpieczeństwa UWNTEK UW500s (UWinPAS500s) i UW510s (UWinPAS510s) to system kontroli bezpieczeństwa o wysokim poziomie bezpieczeństwa, niezawodności i możliwości dostosowania, opracowany niezależnie dla systemów związanych z bezpieczeństwem lub wymagających zadań. Jej urządzenia sprzętowe wykorzystują technologie, takie jak redundancja modułów sprzętowych i odporność na awarie, moduły bezpieczeństwa o wysokiej dostępności i sieci przemysłowe o wysokim poziomie bezpieczeństwa. Platforma oprogramowania wykorzystuje technologie, takie jak wielodomenowe modele obiektów inżynieryjnych, kontrola bezpiecznego działania w czasie rzeczywistym i aktywna obrona w zakresie bezpieczeństwa endogenicznego.


    System kontroli bezpieczeństwa składa się ze stacji kontroli bezpieczeństwa, komputera monitorującego programowanie i sprzętu sieciowego; stacja sterowania bezpieczeństwem składa się z modułu sterującego bezpieczeństwem, analogowego modułu wejściowego bezpieczeństwa, cyfrowego modułu wejściowego bezpieczeństwa, cyfrowego modułu wyjściowego bezpieczeństwa, modułu przełącznika sieciowego, modułu mocy i składa się z pasujących listew zaciskowych; charakteryzuje się wysoką niezawodnością, wysoką dostępnością, wysokim bezpieczeństwem i dużymi możliwościami adaptacji, w tym systemem kontroli bezpieczeństwa UW500s (SIL2) i systemem kontroli bezpieczeństwa UW510s (SIL3).


    UW500s nadaje się do zastosowań związanych z bezpieczeństwem w trybach niskiego i wysokiego zapotrzebowania zdefiniowanych przez IEC61598. Jest zgodny z poziomem możliwości systemu SC2 i poziomem integralności bezpieczeństwa sprzętu SIL2 zdefiniowanym w normie IEC61508 oraz przeszedł certyfikację oceny bezpieczeństwa na poziomie SIL2; rozmiar stacji sterującej: AI: 512, DIO: 10242, rozmiar systemu, AI: 16384, DIO: 32768.


    UW510s nadaje się do zastosowań związanych z bezpieczeństwem w trybach niskiego i wysokiego zapotrzebowania zdefiniowanych przez IEC61598. Jest zgodny z poziomem możliwości systemu SC3 i poziomem integralności bezpieczeństwa sprzętu SIL3 zdefiniowanym w normie IEC61508 oraz przeszedł certyfikację oceny bezpieczeństwa na poziomie SIL3; wielkość stacji sterującej: AI: 512, DIO: 1024, wielkość systemu, AI: 16384, DIO: 32768.

    Właściwości techniczne

    Pełna redundancja modułów sprzętowych i odporność na błędy; realizować podwójną lub poczwórną redundancję sprzętową każdego węzła, każdego modułu, każdego kanału i każdego rodzaju sygnału do sterowania, sieci, wejść/wyjść, zasilania i monitorowania; brak pojedynczego punktu awarii, wsparcie Jednorodna lub heterogeniczna redundancja zwiększa bezpieczeństwo funkcjonalne systemu i bezpieczeństwo informacji;

    Moduł funkcji bezpieczeństwa umożliwia diagnostykę sprzętu, diagnostykę oprogramowania, diagnostykę programów inżynieryjnych itp. i umożliwia szybkie odzyskiwanie po sporadycznych awariach poprzez ponowne wykonanie losowych awarii sprzętu, odzyskiwanie wykonania różnorodności oprogramowania itp.; obsługuje konfigurację redundantną modułu, mechanizm głosowania wielopoziomowego i wymianę podczas pracy online, obniżenie wersji 2-2-0 w konfiguracji redundantnej; przeszedł niezależny certyfikat bezpieczeństwa funkcjonalnego IEC61508 SIL2;

    Konstrukcja o wysokim poziomie przeciwzakłóceniowym i niskim zużyciu energii, zgodna z krajowym lub międzynarodowym (ESD/RS/EFT/SURGE) poziomem 4a, (CS/DIP/CE/RE) poziomem 3a, z silnym działaniem przeciwzakłóceniowym i środowiskiem elektromagnetycznym. niskie zużycie energii, konstrukcja termiczna bez wentylatora z naturalną konwekcją, poprawia zdolność dostosowywania się do temperatury otoczenia;

    Wysoce elastyczne inteligentne moduły wykorzystują technologie, takie jak korekcja online, diagnostyka linii, izolacja usterek, podłączanie i odłączanie online, ochrona przed awariami i inteligentne magistrale, aby spełnić wymagania trudnych środowisk przemysłowych i złożoności inżynierii sterowania;

    Zobacz więcej +
    System kontroli bezpieczeństwa
  • Platforma oprogramowania aplikacji Control Engineering

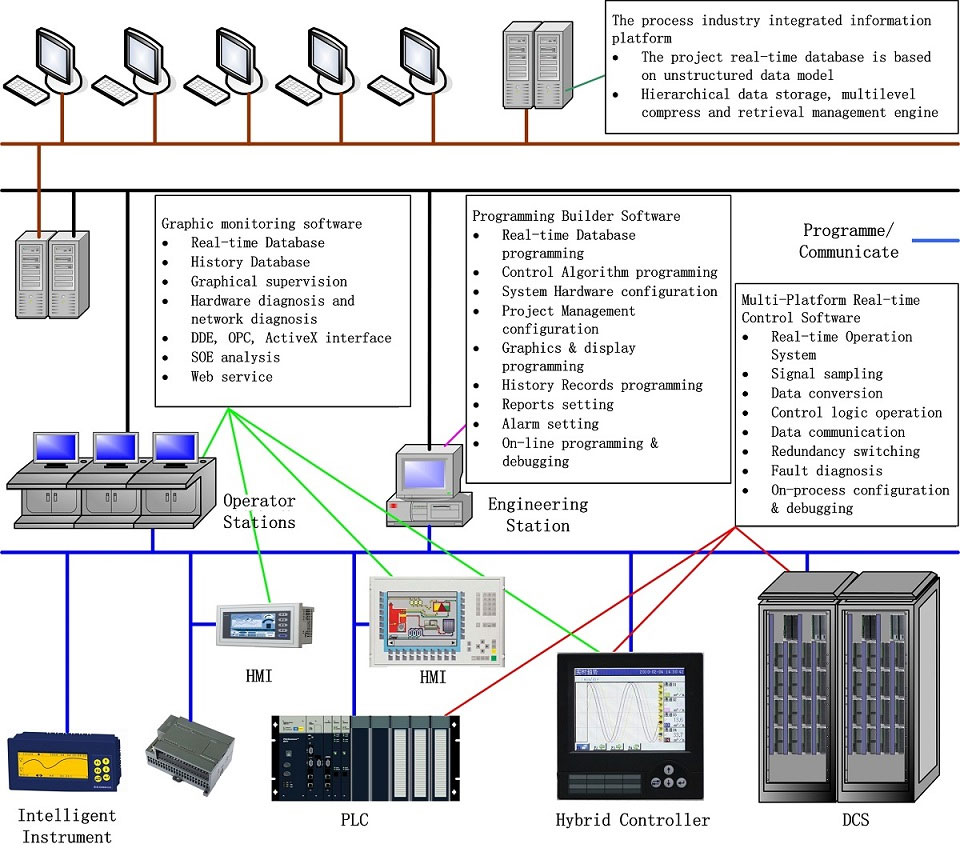

    Platforma oprogramowania aplikacyjnego China UWNTEK do inżynierii sterowania opiera się na wieloplatformowych heterogenicznych systemach, takich jak Windows 7/Windows, wykonywaniu algorytmów sterowania w czasie rzeczywistym, monitorowaniu graficznym i działaniu w czasie rzeczywistym, ogromnej bazie danych historycznych, mechanizmach alarmowych i zabezpieczających, zdarzeniach operacyjnych zapisy, obsługa dokumentacji projektu technicznego i inne funkcje są zintegrowane w jednym. Oprogramowanie do programowania i konfiguracji stacji inżynierskiej, oprogramowanie do graficznego monitorowania stacji operatorskiej oraz oprogramowanie sterujące w czasie rzeczywistym stacji sterowania działają odpowiednio na różnych poziomach platform sprzętowych. Wchodzą w interakcję z różnymi danymi, informacjami dotyczącymi zarządzania i kontroli za pośrednictwem sieci sterowania i sieci systemu, aby koordynować realizację różnych funkcji całego rozproszonego systemu sterowania.



    Właściwości techniczne

    Platforma do projektowania i rozwoju automatyki w oparciu o wielodziedzinowe modele obiektów inżynierskich, poprzez utworzenie typowej biblioteki modeli automatyki (modele statyczne i dynamiczne oraz dane procesowe), biblioteki metod sterowania (algorytmy sterowania urządzeniami i optymalizacji procesów oraz parametry operacyjne), i bibliotekę interfejsu wyświetlacza (wyświetlacz i panel operacyjny), budować krok po kroku wielodomenową bibliotekę modeli opisów podstawowych komponentów, wyposażenia jednostek i sprzętu przemysłowego, „budować” modele sprzętu w sposób ponownie wykorzystany oraz „budować” działające programy w trybie zrekonstruowanym. Abstrahując, izolowając i rozluźniając dane (stałe, parametry, zmienne itp.), funkcje (obliczenia, semantyka itp.) i grafikę (linie, wielokąty, bloki kolorów itp.) można modelować w sposób wielostronny sposób domenowy umożliwiający zbudowanie ściśle powiązanego i znaczącego fizycznie modelu obiektu inżynierskiego, inżynieria Strategia sterowania i wyświetlacz panelu operacyjnego umożliwiają intuicyjne, wydajne i stabilne projektowanie i programowanie inżynierii sterowania;

    Zaproponuj znaczniki jakości danych w czasie rzeczywistym, aby określić stan jakości danych. W połączeniu ze stanem redundancji sprzętu obejmuje błędy kanałów, odchylenia próbkowania, przekroczenia zakresu, stan sieci i inne informacje w celu zapewnienia niezawodności i dostępności danych w czasie rzeczywistym oraz poprawy bezpieczeństwa odniesień do danych. ;Obsługuje rejestrację historyczną i retrospektywną analizę znaków jakości i wartości w czasie rzeczywistym;

    Zapewnij technologię planowania algorytmów rozproszonych opartą na enkapsulacji bloków algorytmów, sterowaną danymi i wyzwalaną zdarzeniami oraz język programowania sterującego zgodny z normą IEC61131-3. Integruje sterowanie logiczne, sterowanie ruchem i sterowanie procesem w jedno oraz rozwija i wdraża obsługę programowania graficznego (bloki funkcyjne. Jest to zintegrowane środowisko programistyczne, które integruje diagram FBD, diagram drabinkowy LD, język sterowania sekwencyjnego SFC) i programowanie tekstowe (strukturalne tekst ST, lista instrukcji IL) i wielojęzyczne programowanie hybrydowe. Obsługuje enkapsulację, wyprowadzanie i ponowne wykorzystanie algorytmów sterujących oraz realizuje kontrolę algorytmów sterujących w trybie offline. Konfiguracja, konfiguracja online, symulacja offline i debugowanie online w celu poprawy wydajności programowania;

    Wdrażaj moduły sterowników sieciowych, takie jak Modbus i ProfibusDP, korzystaj z otwartych i standardowych interfejsów klienta i serwera OPC oraz korzystaj z technologii przejrzystego zarządzania siecią, aby zapewnić komunikację danych z urządzeniami innych firm, buduj bazę danych rozproszonych obiektów inżynieryjnych w czasie rzeczywistym i realizuj integracja danych systemowych i danych urządzeń zewnętrznych. Globalnie spójne i ujednolicone interfejsy spełniają wymagania dotyczące integracji informacji i otwartych interfejsów dla danych przemysłowych działających w czasie rzeczywistym, wielosemantycznych, wieloczasowych i wieloskalowych;

    Dostęp do globalnego zegara satelitarnego GPS wykorzystuje protokół zegara sieciowego NTP do synchronizacji zegarów systemowych wszystkich stacji kontrolnych i stacji operacyjnych; zapewnia dokładne zegary rejestracji sekwencji zdarzeń (SOE) pomiędzy stacjami kontrolnymi; zapewnia ujednolicony zegar referencyjny do rejestracji danych pomiędzy stacjami operacyjnymi;

    Zapewnij konfigurowalną i skalowalną bibliotekę algorytmów dla branży inżynierii sterowania. Za pośrednictwem instytutów projektowych, producentów sprzętu, firm inżynieryjnych i użytkowników przemysłowych stale udoskonalamy wiedzę ekspercką i doświadczenie inżynieryjne oraz stale wzbogacamy profesjonalną bazę wiedzy z zakresu automatyzacji przemysłu. Mając wiedzę dziedzinową jako główny korpus, dostępne są zasoby. Wspierane przez platformę architektury wielokrotnego użytku i rekonfigurowalną dla systemu oraz w oparciu o ujednolicone specyfikacje modelowania, poprzez mechanizmy dziedziczenia, wyprowadzania, ponownego użycia i rekonstrukcji, można znacznie poprawić wydajność projektowania inżynierskiego i programowania; biblioteka algorytmów branży automatyki ma zarówno specyfikę. Uniwersalność, jak i specyfika branży aplikacji automatyki będą regularnie udostępniane w postaci pakietów algorytmów dla branży automatyki, które mogą być łatwo dostępne w terminalu po prostu poprzez ich załadowanie;

    Postępuj zgodnie z kontrolą partii i zarządzaniem formułami międzynarodowego standardu SA-S88, rozkładaj proces produkcyjny i standaryzuj logikę sterowania, przeprowadzaj pakowanie modułów w oparciu o sprzęt i rekonstrukcję procesu; standaryzować proces produkcyjny, poprawiać efektywność produkcji i wykorzystanie sprzętu; osiągnąć bezpieczną produkcję i ograniczyć liczbę wypadków produkcyjnych (może wybuch, wyciek, zanieczyszczenie krzyżowe, nadmierna temperatura, niewłaściwe materiały, niewłaściwe składniki, nieprawidłowe operacje itp.); oddzielnych inżynierów kontroli i inżynierów procesu w celu wdrożenia szyfrowania procesów produkcji seryjnej i kluczowych parametrów danych oraz zapobiegania złośliwej manipulacji; Zapewnij bezpieczeństwo sprzętu, bezpieczeństwo procesów i bezpieczeństwo operacyjne. Pomyślnie rozwiązuj kompleksowe potrzeby w zakresie automatyzacji wielogatunkowej, wielopartyjnej i małoseryjnej inteligentnej produkcji oraz inteligentnych fabryk w przemyśle procesowym, skutecznie poprawiając konkurencyjność przedsiębiorstw;

    Zdalna aktualizacja inżynieryjna to funkcja opracowana dla personelu serwisowego, która pozwala uniknąć frustracji personelu inżynieryjnego często podróżującego do miejsca inżynierii w celu drobnych zmian konfiguracji;

    Funkcja wspólnej konfiguracji projektu nadaje się do wieloosobowych operacji synchronicznej konfiguracji bardzo dużych projektów, umożliwiając wielu osobom koordynację informacji podczas jednoczesnej konfiguracji tego samego projektu, co znacznie skraca czas wczesnej konfiguracji inżynieryjnej;

    Funkcja eksportu rysunku powykonawczego, po konfiguracji inżynierskiej, debugowaniu i uruchomieniu, niezbędny jest rysunek powykonawczy, który szczegółowo opisuje informacje o projekcie;

    Baza danych czasu rzeczywistego ma nową metodę modelowania struktury obiektu inżynierskiego, która łączy oryginalne dyskretne punkty rejestracji zgodnie z mechanizmem inżynierii sterowania lub obiektu inżynieryjnego i współpracuje ze strategią sterowania inżynieryjnego i panelem operacyjnym wyświetlania, aby osiągnąć ponowne wykorzystanie programowania i usprawnić konserwację programowania efektywność;

    Bogata biblioteka urządzeń i prosta funkcja zarządzania biblioteką pozwalają użytkownikom łatwo instalować istniejące urządzenia i łatwo ulepszać ekran w oparciu o oryginał;

    Obsługuje funkcję nagłówka i stopki konfiguracji ekranu, a styl szablonu jest podobny do Microsoft Office PowerPoint, dzięki czemu strony mają ujednolicony styl, ale także inny wygląd. Obsługuje również dowolne dostosowywanie szablonu;

    Obsługuje zdalny, interaktywny dostęp do ekranów procesów bez konieczności instalacji. Możesz łatwo uzyskać dostęp do strony kontrolnej za pośrednictwem zwykłej przeglądarki internetowej i kontrolować interaktywne operacje za pomocą rygorystycznych metod uwierzytelniania użytkownika;

    Unikalna funkcja systemu dźwiękowego alarmu sprawia, że ​​ustawienie dźwięku alarmu jest niezwykle elastyczne i wygodne. Dzięki funkcjom grupy alarmowej i poziomu alarmu dźwięk alarmu może być wyraźnie zrozumiany;

    Funkcje obszaru funkcjonalnego i obszaru bezpieczeństwa dołączone do użytkownika ograniczają uprawnienia użytkowników zalogowanych do projektu. Elastyczne i różnorodne metody łączenia mogą w pełni sprostać złożonemu składowi personelu na miejscu projektu, a bezpieczeństwo projektu jest w pełni chronione.

    Zobacz więcej +
    Platforma oprogramowania aplikacji Control Engineering

Shandong Youwen Automation Engineering Co., Ltd.

O nas

Shandong Youwen Automation Engineering Co., Ltd. to firma z branży zaawansowanych technologii, założona w oparciu osprzęt kontrolny I System sterowaniazespół badawczy Uniwersytetu Zhejiang. Powstała w 2008 roku i specjalizuje się w działalności badawczo-rozwojowej, produkcyjno-produkcyjnej i usługach inżynieryjnych systemów sterowania. Nasza siedziba znajduje się w Hangzhou, a nasze centrum technologiczne znajduje się na Uniwersytecie Zhejiang, znanym jako „Cambridge Wschodu”.
Zobacz więcej +
