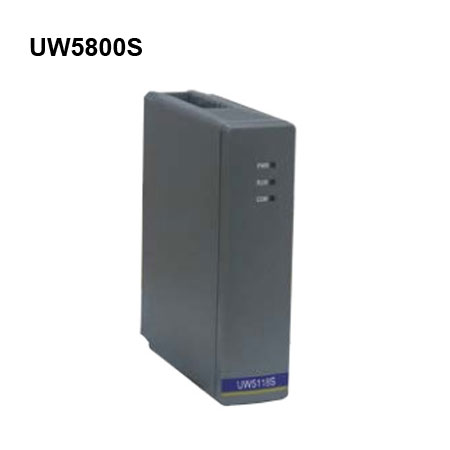

Funkcjonalnie bezpieczny, iskrobezpieczny moduł we/wy UW5800S zawiera redundantny moduł komunikacyjny bezpieczeństwa CNetUW, iskrobezpieczny moduł we/wy bezpieczeństwa funkcjonalnego, zintegrowany blok zacisków i spełnia wymagania dotyczące konstrukcji przeciwwybuchowej oraz wymagania aplikacji związane z bezpieczeństwem w trybach niskiego i wysokiego zapotrzebowania określone przez IEC61508; Iskrobezpieczny moduł we/wy zapewniający bezpieczeństwo funkcjonalne UW5800S, który łączy w sobie moduł we/wy bezpieczeństwa funkcjonalnego i funkcję bariery bezpieczeństwa izolacji, jest zgodny z poziomem możliwości systemu SC3 i poziomem integralności bezpieczeństwa sprzętowego SIL3 zdefiniowanym przez normę IEC61508 i przeszedł poziom bezpieczeństwa SIL3 certyfikacja oceny; odbieranie z miejsc niebezpiecznych (Strefa 0), Strefa 1 i Strefa 2) sygnałów ciśnienia, poziomu cieczy, termopar, rezystorów termicznych, siłowników i innych znajdujących się na miejscu urządzeń iskrobezpiecznych. W porównaniu z tradycyjną metodą łączenia bariery bezpieczeństwa i SIS, iskrobezpieczny moduł we/wy pozwala zaoszczędzić wiele kosztów na barierze bezpieczeństwa, szafie bariery bezpieczeństwa, kablu przesyłowym i kosztach instalacji; w porównaniu ze scentralizowaną metodą okablowania, rozproszonymi wejściami/wyjściami magistrali, można podłączyć instrumenty obiektowe lokalnie, znacznie oszczędzając kable i koszty budowy; UW5800S implementuje moduły komunikacyjne i 16 mieszanej konfiguracji modułów AI/AO.
Skonfiguruj redundantny, bezpieczny moduł komunikacyjny CNetUW w celu realizacji funkcji planowania każdego modułu we/wy w urządzeniu;
Funkcjonalnie bezpieczny, iskrobezpieczny moduł we/wy, z izolacją punkt-punkt, izolacją punkt-punkt, dystrybucją zasilania punkt-punkt i wymianą punktu-punkt online, może spełnić wymagania wysokiej niezawodności i dziedziny o wysokim poziomie bezpieczeństwa, takie jak energia jądrowa i wyłączenia awaryjne;
Osiągnij wszystkie typy sygnałów, typy konfiguracji oprogramowania, wysoką dokładność w pełnym zakresie, samokorektę, brak regulacji i bezobsługowość;
Magistrala cyfrowa płyty montażowej służy do podłączenia każdego modułu czujnikowego i pomiarowego w celu bezstratnej transmisji danych, realizacji identyfikacji modułu, automatycznej konfiguracji, planowania komunikacji, przesyłania danych, diagnostyki magistrali, podłączania i odłączania online, konserwacji usterek i mechanizmu redundancji;
Wskaźniki stanu, w tym działanie, awaria, sieć itp., każdy stan pracy jest widoczny na pierwszy rzut oka i można szybko określić punkt awarii; możliwość wbudowania algorytmu głosowania na wejściu, algorytmu głosowania na wyjściu, autotestu wejścia/wyjścia i mechanizmu raportowania błędów;
Iskrobezpieczny moduł we/wy zapewniający bezpieczeństwo funkcjonalne można podłączyć bezpośrednio do przetwornika po stronie niebezpiecznej, odizolować sygnał prądowy generowany przez przetwornik od strony niebezpiecznej i przesłać go oraz zapewnić izolowane zasilanie przetwornika po stronie niebezpiecznej.
CNet, podwójna redundancja, szybkość komunikacji 1Mbps, protokół CNetSafety
Konfiguracja kanału
AI/AO, łącznie: 16 kanałów
Wejście analogowe
Prąd: 4~20mA, rezystancja termiczna: Pt100, termopara: K
Wyjście analogowe
Prąd: 4 ~ 20 mA
Możliwości systemu bezpieczeństwa
SC3
integralność bezpieczeństwa
SIL3
Wytrzymałość dielektryczna
2500Vac (1min)
Kompatybilność elektromagnetyczna EMC
EN61326-3-1 (ESD/RS/EFT/SURGE/CS/DIP/CE/RE), poziom 3a
Środowisko instalacji
Instalacja na miejscu powinna być zgodna z normą GB3836.15-2000 i być zainstalowana w miejscu bezpiecznym, w którym nie powinny występować silne wibracje, uderzenia, gazy lub pyły powodujące korozję elementów produktu w otaczającym środowisku. Uwaga: W przypadku produktów, które przeszły kontrolę przeciwwybuchową, komponenty i konstrukcje mające wpływ na działanie przeciwwybuchowe nie mogą być dowolnie zmieniane.
